Sustavi kontrole kretanja srce su 5-osnog kamenog CNC stroja. Kao renomirani dobavljač 5-osnih kamenih CNC strojeva, dobro sam upućen u zamršenost ovih sustava upravljanja pokretima. Oni igraju ključnu ulogu u osiguravanju preciznosti, učinkovitosti i fleksibilnosti koji su potrebni za izazovan zadatak obrade kamena.
1. Osnove gibanja po 5 osi u kamenim CNC strojevima
5-osni kameni CNC stroj dizajniran je za pomicanje duž pet različitih osi istovremeno. Ovo višeosno kretanje omogućuje stvaranje vrlo složenih i detaljnih kamenih radova koje bi bilo gotovo nemoguće postići tradicionalnim strojevima. Pet osi obično uključuje tri linearne osi (X, Y i Z) i dvije rotacijske osi (obično A i B ili A i C).
Linearne osi (X, Y i Z) odgovorne su za pomicanje alata za rezanje ili izratka kamena u ravnoj liniji. X - os općenito kontrolira kretanje lijevo - desno, Y - os kontrolira kretanje naprijed - i - natrag, a Z - os kontrolira kretanje gore - dolje. Ovi linearni pokreti neophodni su za osnovne operacije rezanja, oblikovanja i rezbarenja.
Rotacijske osi dodaju dodatnu dimenziju fleksibilnosti. Omogućuju rotaciju alata za rezanje ili obratka, omogućujući stvaranje zakrivljenih površina, rezova pod kutom i složenih geometrijskih oblika. Na primjer, os A može rotirati obradak oko osi X, dok ga os B rotira oko osi Y.
2. Ključne komponente sustava kontrole kretanja
Servo motori
Servo motori su pokretači sustava upravljanja kretanjem. Ovi motori su precizno kontrolirani kako bi omogućili točan i ponovljiv pokret. U kamenom CNC stroju s 5 osi, servo motori se koriste za pogon svake od osi. Sposobni su isporučiti veliki okretni moment pri malim brzinama, što je ključno za rezanje i oblikovanje kamena u teškim uvjetima.
Servo motori su spojeni na servo pogon, koji je specijalizirana upravljačka jedinica. Servo pogon prima naredbe od CNC kontrolera i prilagođava električnu struju koja se dovodi u motor kako bi se postigla željena brzina i položaj. Moderni servo motori su vrlo učinkoviti i pouzdani, što pomaže smanjiti vrijeme zastoja i troškove održavanja.
Kuglični vijci i linearne vodilice
Kuglični vijci se koriste za pretvaranje rotacijskog gibanja servo motora u linearno. Sastoje se od osovine vijka i matice koja sadrži kuglične ležajeve. Kako se osovina vijka okreće, kuglični ležajevi kotrljaju se između osovine i matice, uzrokujući da se matica linearno pomiče. Kuglični vijci nude visoku preciznost i učinkovitost, što ih čini idealnim za točno pozicioniranje potrebno u CNC obradi kamena.
Linearne vodilice, s druge strane, podržavaju pokretne komponente stroja i osiguravaju glatko i stabilno linearno kretanje. Smanjuju trenje i vibracije, što pomaže u poboljšanju kvalitete gotovog proizvoda od kamena. Visokokvalitetne linearne vodilice izrađene su od izdržljivih materijala i dizajnirane su da izdrže velika opterećenja i teške radne uvjete koji se nalaze u obradi kamena.
CNC kontroler
CNC (Computer Numerical Control) kontroler je mozak 5-osnog kamenog CNC stroja. Odgovoran je za tumačenje CAD (Computer - Aided Design) ili CAM (Computer - Aided Manufacturing) datoteka i generiranje potrebnih naredbi za upravljanje kretanjem stroja.
CNC kontroler može pohraniti više programa obrade, omogućujući brze i jednostavne promjene postavki. Također ima napredne značajke kao što je interpolacija, koja omogućuje stroju stvaranje glatkih krivulja i složenih oblika izračunavanjem međutočaka između definiranih koordinata. Osim toga, moderni CNC kontroleri opremljeni su dijagnostičkim alatima koji mogu otkriti i otkloniti probleme u stvarnom vremenu, poboljšavajući ukupnu pouzdanost i produktivnost stroja.
3. Vrste strategija kontrole kretanja
Kontrola od točke do točke
Kontrola od točke do točke je jednostavna strategija upravljanja pokretom gdje se stroj pomiče od jedne unaprijed definirane točke do druge. U obradi kamena ova se strategija često koristi za bušenje rupa ili izradu jednostavnih rezova na određenim mjestima. CNC kontroler naređuje servo motorima da pomiču osi dok se ne postigne željena pozicija, a zatim se izvodi operacija rezanja.
Linearna interpolacija
Linearna interpolacija se koristi kada je potrebno pravocrtno kretanje između dvije točke. CNC kontroler izračunava međutočke duž linije i naređuje servo motorima da pomiču osi na koordiniran način kako bi se postiglo glatko linearno kretanje. Ova se strategija obično koristi za rezanje ravnih rubova, utora i kanala u kamenu.
Kružna interpolacija
Kružna interpolacija koristi se za izradu kružnih ili lučnih rezova. CNC kontroler izračunava točke na opsegu kruga ili luka i naređuje servo motorima da pomiču osi na način koji slijedi željenu putanju. To je bitno za stvaranje zaobljenih kutova, lukova i ukrasnih kružnih elemenata u kamenu.
Spiralna interpolacija
Spiralna interpolacija je naprednija strategija kontrole pokreta koja kombinira linearnu i kružnu interpolaciju. Koristi se za stvaranje spiralnih ili spiralnih oblika, poput onih u stupovima ili elementima nalik vijcima. CNC kontroler koordinira kretanje linearne i rotacijske osi kako bi se postiglo glatko spiralno gibanje.
4. Primjene i prednosti kontrole kretanja po 5 osi u kamenim CNC strojevima
Mogućnost kretanja duž pet osi nudi brojne prednosti u obradi kamena. Jedna od glavnih primjena je u izradi složenih skulptura i ukrasnih elemenata. Uz kontrolu pokreta u 5 osi, umjetnici i dizajneri mogu oživjeti svoje najsloženije i najmaštovitije ideje. Stroj može precizno isklesati detaljne crte lica, tečne krivulje i složene uzorke u kamenu, što bi oduzimalo mnogo vremena i teško bi se moglo postići ručno.
Druga važna primjena je u proizvodnji arhitektonskih elemenata, kao što su stupovi, balustrade i fasade. 5-osni CNC stroj za kamen može izrezati, oblikovati i završiti ove elemente s visokom preciznošću, osiguravajući savršeno pristajanje i postojanu kvalitetu. Ovo je posebno važno u velikim građevinskim projektima gdje su uniformnost i točnost ključni.
Osim toga, kontrola kretanja po 5 osi može značajno poboljšati učinkovitost obrade kamena. Smanjenjem potrebe za višestrukim postavkama i ručnim premještanjem izratka, stroj može završiti posao u kraćem vremenu. To ne samo da povećava produktivnost, već i smanjuje troškove rada.
Naša tvrtka nudi niz visokokvalitetnih 5-osnih kamenih CNC strojeva koji su opremljeni naprednim sustavima kontrole kretanja. Za one koji su zainteresirani za rezanje granita, toplo preporučujemo našCNC stroj za rezanje granita. Posebno je dizajniran za rukovanje čvrstom i gustom prirodom granita, pružajući precizno i učinkovito rezanje.

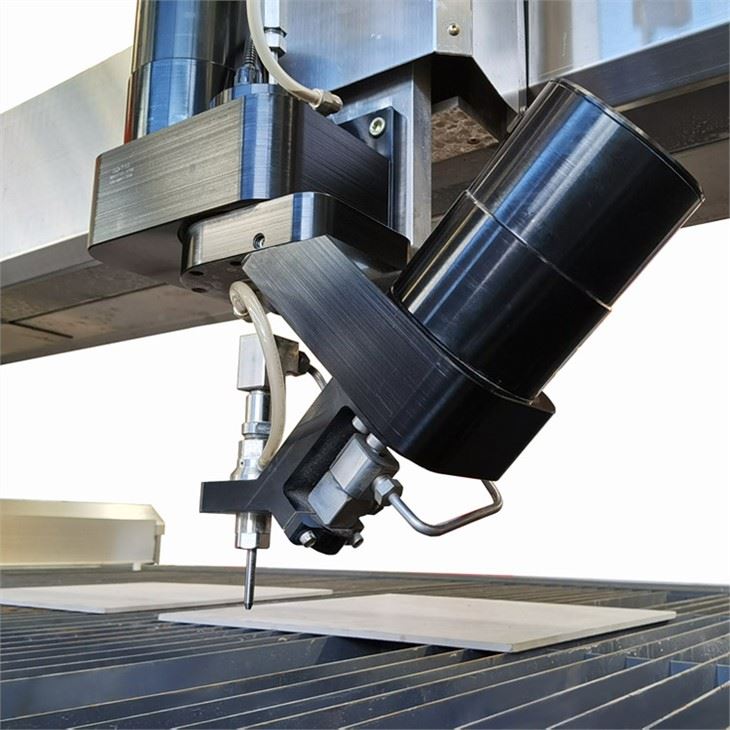

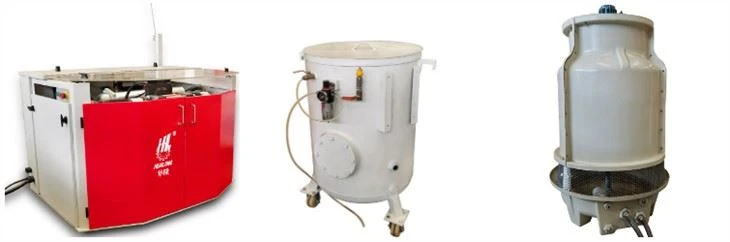

Ako tražite svestraniju opciju, našWaterjet CNC strojeviizvrstan je izbor. Rezanje vodenim mlazom moćna je i precizna metoda koja se može koristiti na raznim materijalima, uključujući kamen. Više o ovoj tehnologiji možete saznati na našemRezanje vodenim mlazomstranica.
5. Kontaktirajte nas za kupnju i savjetovanje
Ako ste na tržištu za 5-osni CNC stroj za kamen ili imate bilo kakvih pitanja o sustavima kontrole kretanja u strojnoj obradi kamena, tu smo da vam pomognemo. Naš tim stručnjaka ima bogato iskustvo u području obrade kamena te vam može pružiti detaljne informacije i personalizirane savjete. Bilo da ste mali obrtnik kamena ili velika građevinska tvrtka, imamo pravo rješenje za vaše potrebe.
Shvaćamo da je ulaganje u 5-osni kameni CNC stroj značajna odluka. Zato nudimo sveobuhvatnu podršku nakon prodaje, uključujući usluge instalacije, obuke i održavanja. Posvećeni smo osiguravanju da vaš stroj radi najbolje što može i daje rezultate koje očekujete.
Nemojte se ustručavati kontaktirati nas kako bismo započeli raspravu o vašim zahtjevima. Radujemo se suradnji s vama kako bismo podigli vaš posao obrade kamena na višu razinu.
Reference
- "CNC Machining Handbook" Petera Smida
- "Tehnologija kontrole pokreta" Tom Izzo
- "Tehnike obrade kamena" raznih stručnjaka iz industrije
